 Pizzmill 2102 - Centri di lavorazione CNC per la micromeccanica
 Il progetto PIZMILL 2100 è un concetto evolutivo, generato della nostra esperienza di costruttori di macchine speciali e dal dialogo costante con i nostri Clienti
Su una base identica (struttura assi, CN) si è sviluppata la combinazione di parecchi moduli portamandrini, cambio utensili e porta pinze rispondono alle esigenze di lavorazione industriale complessa da 3 a 5 assi con elevata rapidità e qualità.
PIZMILL 2102:
Centro di lavorazione a 3 assi ad alte prestazioni, principalmente destinato alla produzione di componenti per la micromeccanica di precisione.
- Il mandrino principale HSK E32 o A32, asservito da un sistema di cambio utensili a 60 posizioni, permette ogni lavorazione tipica di questo settore, per esempio componenti di orologeria di alta gamma
- Le dimensioni degli utensili sono misurate da un laser BLUM-NANO
- In opzione, un mandrino ad alta frequenza permette lavori di smussatura e incisione.
- Il sistema porta-pezzi singolo o multiplo è a bloccaggio rapido, a scelta System 3R, Mecatool o Erowa, e il cambio degli attrezzi può essere robotizzato.

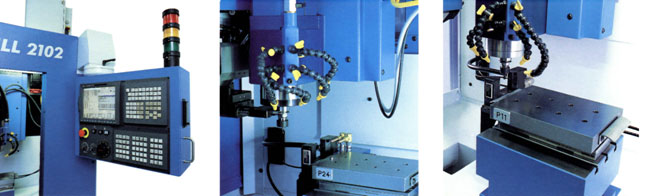

CENTRO DI LAVORAZIONE A CONTROLLO NUMERICO
PIZZI PIZMILL 2102
Caratteristiche tecniche:
- Basamento elettrosaldato
- Cabinatura completa, di sicurezza
- Filtrazione elettrostatica per vapori d'olio
- Controllo numerico Fanuc 16iMB o Num 1050
- Costruzione a 3 assi a controllo numerico, equipaggiati con guide di precisione temprate, con sistema di misura di spostamento incorporato, pattini a rulli precaricati
- Movimenti con viti a sfera Ø 25, passo 5 mm, velocità di avanzamento rapido 15 m/min
- Corse:
asse X 300 mm incremento 0,001 mm
asse Y 200 mm incremento 0,001 mm
asse Z 200 mm incremento 0,001 mm
- Testa a 1 mandrino verticale :
1 mandrino Ø 100 HSK E32 o A32, velocità max 30.000 giri/min, 1,5 kW, raffreddamento liquido.
- Cambio utensili a 20 posizioni, per porta-pinze HSK E32 o A32 (composizione a richiesta: da 20 a 72 utensili)
- Misura e regolazione di utensili con sistema laser BLUM-NANO
- Opzione:mandrino incisore, velocità max 100.000 giri/min., raffreddamento ad aria, posizionabile
- Tavola scanalata con possibilità di montare un sistema di serraggio veloce: System 3R, Mecatool o Erowa, per pallet porta-pezzi di dimensioni max 160 x 220mm
- Impianto di lubrorefrigerante con sistema di raffreddamento dell'olio, dei componenti elettrici e meccanici.
- Collegamenti : aria compressa secca, pulita : 6 bar - Rete : 3 x 400V 50 Hz, fusibili 15A
- Peso: circa 2.500 kg
- Dimensioni: vedere layout
RISERVA DI MODIFICHE
|
|
