Il progetto PIZMILL 2100 è un concetto evolutivo, generato della nostra esperienza di costruttori di macchine speciali e dal dialogo costante con i nostri Clienti

Su una base identica (struttura assi, CN) si è sviluppata la combinazione di parecchi moduli portamandrini, cambio utensili e porta pinze rispondono alle esigenze di lavorazione industriale complessa da 3 a 5 assi con elevata rapidità e qualità.

PIZMILL 2101:
Centro di lavorazione a 5 assi ad alte prestazioni, principalmente destinato alla realizzazione di profili e di tutti gli altri lavori che necessitano di una grande precisione di traiettoria su forme complesse, entro un cubo di 50 mm

• Il mandrino principale ISO25, asservito da un sistema di cambio utensili a 20 posizioni.
• Le dimensioni degli utensili sono misurate da un laser BLUM-NANO
• Un mandrino ad alta frequenza permette lavori di incisione. Su richiesta può essere anche equipaggiato con misuratore laser
• Il divisore Howimat a 2 assi può montare differenti tipi di sistemi porta-pezzi, dal sistema di bloccaggio manuale fino al caricamento pallet robotizzato.

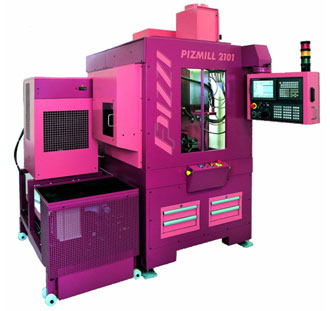

CENTRO DI LAVORAZIONE A CONTROLLO NUMERICO

PIZZI PIZMILL 2101
Caratteristiche tecniche:

• Basamento elettrosaldato
• Cabinatura completa, di sicurezza
• Filtrazione elettrostatica per vapori d'olio
• Controllo numerico Fanuc 16i, schermo colore LCD 10,4", orientabile,
• Costruzione a 3 assi numerici - guide di precisione SCHNEEBERGER temprate, con sistema di misura di spostamento incorporato, pattini a rulli precaricati
• Movimenti con viti a sfera Ø 25, passo 10 mm, velocità di avanzamento rapido 30 m/min
• Corse:
  asse X 300 mm incremento 0,001 mm
  asse Y 200 mm incremento 0,001 mm
  asse Z 200 mm incremento 0,001 mm
  asse A rotazione continua incremento 0,001°
  asse B - 7,5 o a + 97,5 o incremento 0,001°

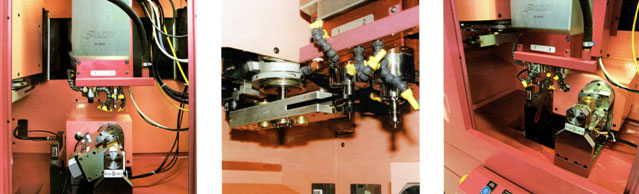

• Testa a 2 mandrini verticali:
  1 mandrino Ø 75 cono ISO 25, velocità max 15.000 giri/min, 1,5 kW, raffreddamento liquido.
  1 mandrino ad alta frequenza Ø 70 con bloccaggio rapido, velocità max. 40.000 giri/min 1,2 kW con raffreddamento liquido
• Cambio utensili a 20 posizioni, per pinze ISO 25
• Misura e regolazione di utensili con sistema laser BLUM-NANO
• Divisore Howimat CNC 125/80.2/ZK/A2/ST a 2 assi, asse porta-pezzo attrezzato con sistema di serraggio pneumatico
• Impianto di lubrorefrigerante con sistema di raffreddamento dell'olio, dei componenti elettrici e meccanici.
• Collegamenti : aria compressa secca, pulita : 6 bar - Rete : 3 x 400V 50 Hz, fusibili 15A,
• Peso: circa 2.500 kg
• Dimensioni: vedere layout

RISERVA DI MODIFICHE

---
