Rullatori speciali

per superfici non cilindriche, tipo RP, RDP, RK, RKA, RS, RSA

Impiego:
Questi rullatori ECOROLL sono particolarmente adatti per rullare numerose superfici non cilindriche, come esempio:

• superfici piane
• conicità interne o esterne

La loro caratteristica è l'emissione di una forza in direzione assiale. I rullatori possono essere impiegati su quasi tutte le macchine utensili, con rotazione, a seconda del tipo di macchina, dell'utensile oppure dal pezzo. La forsa di rullatura in direzione assiale viene trasmessa dalla macchina elasticamente, mediante pacco di molle a tazza, sulla testina. In questo modo, indipendentemente da tolleranze pezzo e tolleranze posizionamento macchina, sono garantiti forza di rullatura costante e quindi, un risultato finale costante.

Esecuzione:
Questi utensili vengono allestiti esclusivamente a disegno in funzione del particolare da rullare.

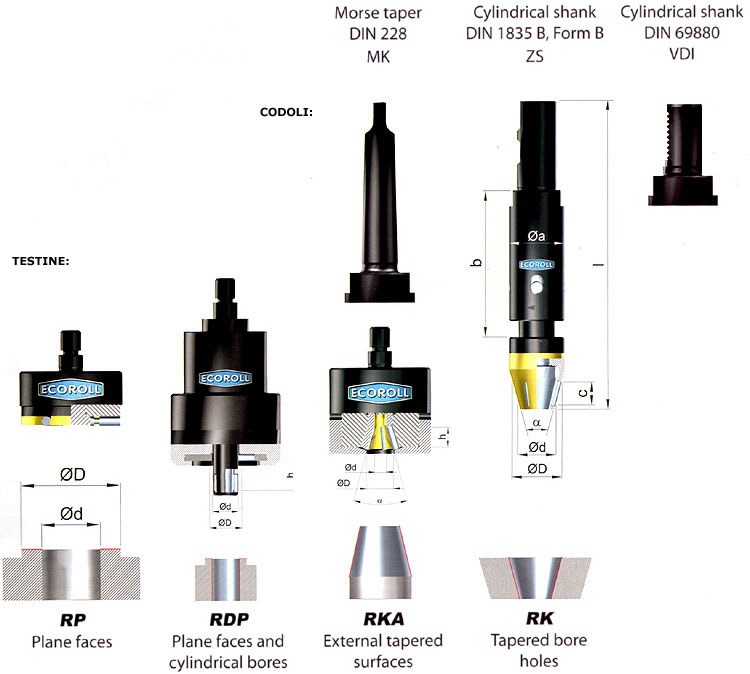

Costruzione:
I rullatori per superfici non cilindriche si articolano in due componenti principali:

• CORPO BASE
  I corpi base sono disponibili in quattro grandezze diverse (da S1 fino a S4). Normalmente gli stessi sono provvisti di cono Morse, tuttavia si possono attrezzare anche di codolo cilindrico, cosolo secondo DIN 69880 (codolo VDI), oppure codoli per altri sistemi di bloccaggio. I corpi base sono muniti di pacchi molle a tazza. La disposizione del pacco molle viene stabilita in fabbrica in funzione della lavorazione.

• TESTINA
  La testina viene fabbricata espressamente secondo le dimensioni del particolare a viene fornita avvitata al corpo base. La testina determina la denominazione tipo del rullatore. Considerando la moltitudine enorme di combinazioni possibili di diametro ed eventualmente di lunghezze e di angoli, non è possibile tenere queste testine a magazzino.
