 LAVORAZIONE TUBI
Utensili combinati di pelatura e rullatura
 Applicazione:
Gli utensili combinati ECOROLL per la pelatura e rullatura contemporanea, rappresentano un importante contributo al contenimento dei costi e del miglioramento qualitativo nella lavorazione dei tubi e cilindri idraulici. Essi sono utilizzabili su foratrici , barenatrici ecc. dotate di attacchi BTA.

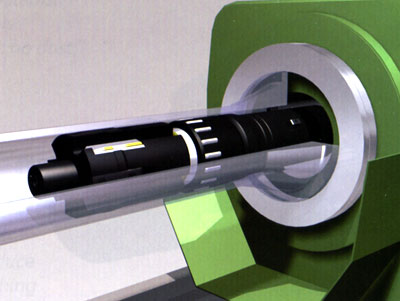

Il lubrorefrigerante viene fornito dalla controtesta passando attraverso lo spazio libero fra il bareno e il diametro interno del tubo.
E' richiesta una filtrazione ≤ 40 µm del lubrore frigerante che può essere emulsione o olio integrale. La macchina deve essere dotata di un cilindro idraulico per l'attivazione del sistema di rientro lame e rulli RETRAC
Vantaggi:
- Riduzione dei costi per l'azione combinata di pelatura e rullatura che avvengono ambedue in spinta
- Ritorno in rapido che riduce il tempo ciclo
- Il rientro delle lame e dei rulli a fine passata impedisce la formazione di rigature durante la corsa di ritorno
- Inserti ribaltabili ad alto rendimento
Prelavorazioni:
- Tubi trafilati a freddo DIN 2391 0 2393, HP2 o DOM possono essere rullati senza prelavorazioni
- Tubi rullati a caldo e saldati DIN 2394, 2448, 2548 richiedono una pre-allargatura
RDZ RETRAC
Tipi di utensile:

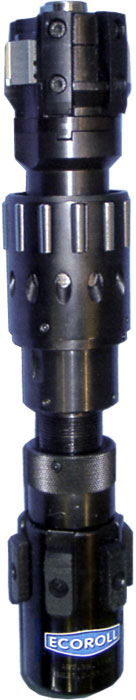

RDS RETRAC: Utensili standard di pelatura e rullatura per Ø 38 ¸ 365 mm.
RDSS RETRAC: Aumentata capacità di taglio per la presenza di 2 teste di pelatura - sfalsate di 90°
RDSQ RETRAC: A doppia lama, per cilindri con fori trasversali
RDZ RETRAC: Ultima generazione di utensili combinati.
Collegamento rigido fra corpo utensile e testa di pelatura per un drastico abbattimento delle vibrazioni in lavorazione. Si utilizza un giunto flessibile con il bareno per compensare i disallineamenti e le flessioni. Ciò consente maggior velocità di taglio (fino a 300 m/min.), maggiori avanzamenti (da 2 a 4 mm/giro) e l'asportazione di sovrammetalli più alti (fino a 3 mm . sul diametro).
|
