 Applicazioni Utensili HG - Rullatura a mezzo sfera

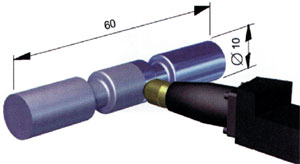

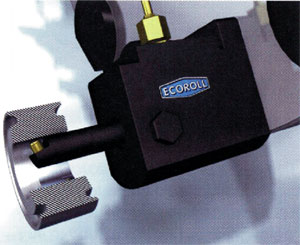

Rullatura eseguita in macchina di un mandrino di
materiale duro con utensile HG 6.
Elimina la lucidatura a mano

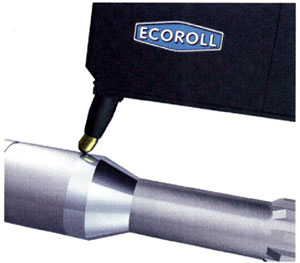

Superfinitura di un volano con un utensile HG 6
|
Ad eccezione degli utensili HG 2 e HG 25, l’intera gamma degli
utensili HG possono rullare acciai temprati e altre leghe temprate finoa 65 HRC
Utilizzando gli utensili HG si riducono soprattutto i costi macchina. Un utensile HG può essere usato per molteplici applicazioni.
La rullatura idrostatica con utensile HG 6 dei rulli per
macchine tessili elimina l’operazione supplementare
di lappatura
|
Utensili Idrostatici caratteristiche e impieghi Tutti gli utensili HG sono disponibili in una vasta gamma , con sfere da 2 - 25 mm di diametro. Gli utensili sono classificati in base al diametro della sfera. Per esempio un utensile HG 2 ha
una sfera del diametro di 2 mm. Per aumentare la forza di compressione residua si sceglie
l’utensile con il diametro della sfera più grande possibile.
Nota: Il profilo del pezzo e il grado di finitura richiesto determinano la dimensione della sfera
da impiegare

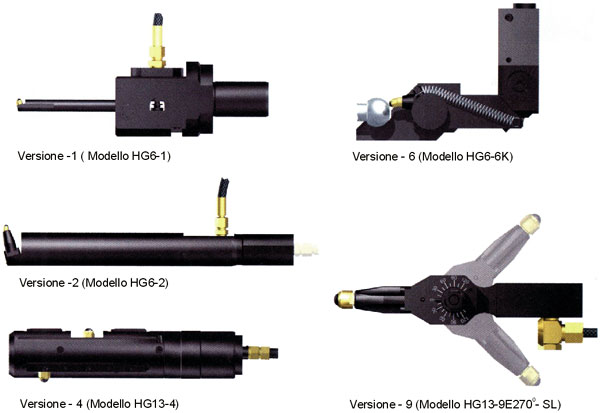

Grazie al loro vasto campo di impiego, gli utensili HG possono essere forniti in numerose
versioni alcune delle quali sono qui indicate. Tuttavia possiamo fornire utensili anche per
altre applicazioni.Vogliate contattarci a riguardo.
Utensili Idrostatici a rullo singolo
Gli utensili idrostatici ECOROLL Tipo HG possono eseguire la superfinitura sia
di superfici complesse come pure di contornature semplici. Progettati per la
rullatura di materiali duri e per trattamenti di incremento della resistenza a fatica
dei materiali, gli utensili HG possono essere impiegati su torni CNC-trapani, fresatrici,
centri di lavoro, come pure su macchine ad azionamento manuale.
Questo gruppo di utensili comprende HG2-HG25.

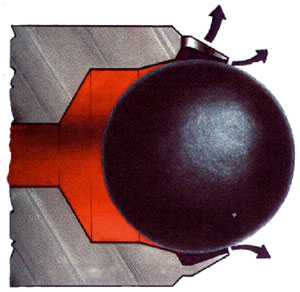

Sfera HG di rullatura con corrispondente cartuccia;
le freccie indicano la direzione della pressione
idrostatica e la forza di rullatura

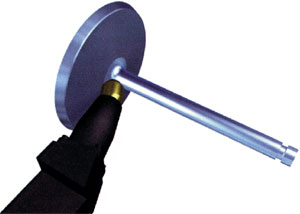

Rullatura di profondità di corpo valvola mediante
utensile Hg13 per incrementarne la resistenza
a fatica
|
Il progetto base degli utensili HG è costituito da una sfera di materiale molto duro. Questa sfera è sostenuta idrostaticamente da liquido pressurizzato che può essere sia emulsione o olio da taglio. Il sistema ECOROLL HGP è in grado di fornire una linea di pompe idonee a garantire una pressione di lavoro continua e controllabile. Questa pressione genera la forza di rullatura che è applicata alla sfera rotante contro la superficie del pezzo da lavorare.
Rullatura di un cursore valvole con utensile
HG 6 per ottimizzarne le prestazioni di scorrimento

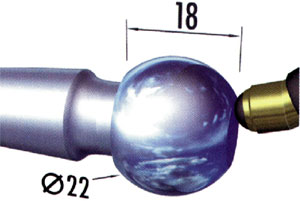

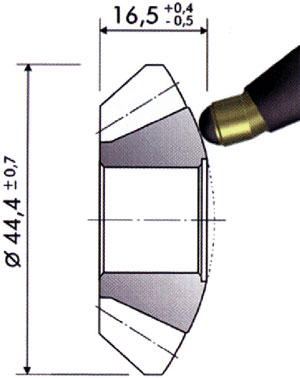

Rullatura snodo sferico con utensile HG 6
|
Es. di applicazioni per utensili HG: Rullatura profonda di profili complessi

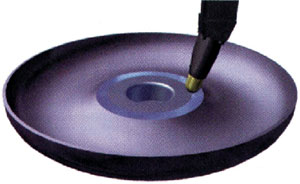

Rullatura della scatola di un convertitore di coppia
con utensile HG 13 per incrementarne la
capacità di scorrimento
Il sostentamento idrostatico garantisce un film di supporto fluido tra la sfera e la sua sede indipendentemente dalla distanza tra l’utensile e il pezzo.
Il sistema di utensili HG è l’unico che permette alla sfera di rullatura di seguire il contorno del pezzo da lavorare mantenendo in ogni posizione
una forza costante di rullatura

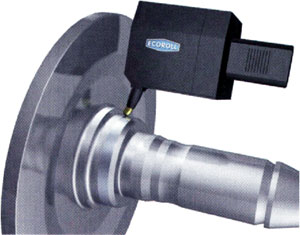

Rullatura profonda del raggio di raccordo di un
assale per incrementarne la resistenza a fatica
|
Gli utensili HG ECOROLL possono eseguire spesso rullature di forme complesse impossibile da lavorare con altri tipi di utensili. La sfera idrostatica può ruotare liberamente in ogni direzione anche ad alta velocità, grazie all’assenza di attriti.

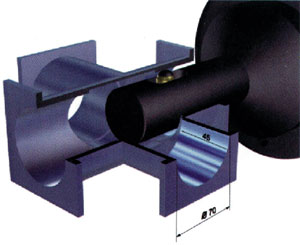

Rullatura di un corpo valvola con un utensile HG 13
La rullatura profonda con utensili HG incrementa enormemente la resistenza a fatica di componenti soggetti ad elevati carichi dinamici e pezzi costruiti in leghe leggere. Questo procedimento induce stress residui di compressione nelle superfici dei pezzi e contemporaneamente incrementa la
resistenza dei materiali, con la finitura superficiale e la deformazione plastica a freddo. |
|
