Impiego:
I rullatori ECOROLL tipo HG sono utensili straordinariamente versatili. Essi possono essere impiegati per le seguenti applicazioni:

• Rullatura materiali temprati
  Rullatura di acciaio temprato e di altre leghe temprate fino a 65 HRC (eccetto HG2 e HG25)

• Prelavorazione
  tornitura prima della tempra oppure tornitura del materiale temprato:
  2 - 5 volte la rugosità finale
  rettifica: 2 - 2,5 volte la rugosità finale

• Incrudimento:
  Questo processo aumenta la durata di elementi sottoposti a carichi dinamici. L'aumento delle resistenza a fatica viene ottenuto mediante 3 effetti fisici:
  • Introduzione di tensioni interne di compressione
  • Aumento della resistenza del materiale
  • Lisciatura della superficie (eliminazione micro cricche).

Vantaggi:

• Rullatura fino a 65 HRC di durezza superficiale
• Forza di rullatura direttamente proporzionale alla pressione di esercizio
• Corsa di compensazione con forza di rullatura costante

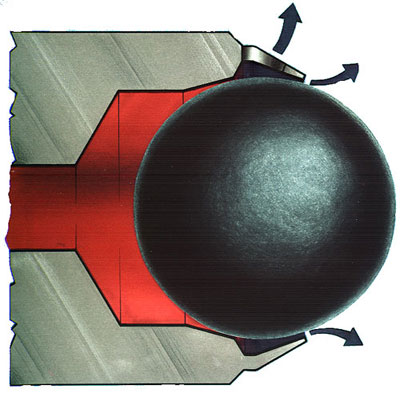

• Sfera completamente libera di ruotare in tutte le direzioni
• Liquido di esercizio: olio emulsionabile
• Semplice sostituzione delle parti usurate

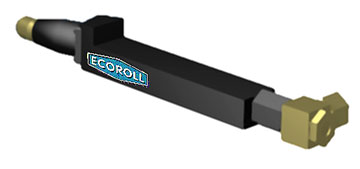

HG 6 - 9 / HG 13 - 9

Questi utensili con codolo a listello a sezione quadrata 20 ¸ 32 mm. sono impiegati su tutte le tornitrici convenzionali CNC. Sono disponibili in esecuzione destrorsa e sinistrorsa con inclinazione a = 0 ¸ 90° in passi di 30°. L'alimentazione dell'emulsione in pressione avviene attraverso l'estremità posteriore del listello di bloccaggio oppure lateralmente.

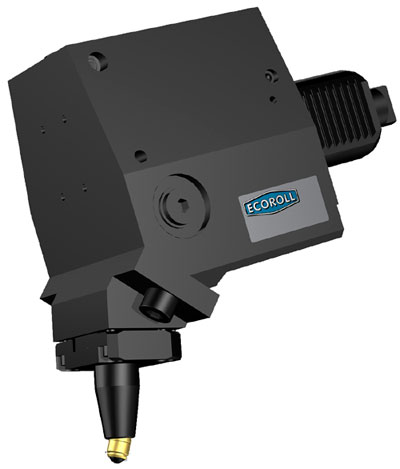

HG 6-5/HG 13-5

Per l'impiego su tornitrici CNC con motorizzazione utensili si raccomanda

questo utensile. Grazie alla pompa ad alta pressione integrata esso non

necessita di alcuna alimentazione e dopo averlo inserito nella torretta è

pronto per l'uso.L'utensile è fornibile con codoli VDI da 20 a 80 mm, per

tutte le torrette motorizzate disponibili sul mercato. In base alla strutturazione simmetrica ed al codolo VDI a doppia dentatura, l'utensile

può essere impiegato in esecuzione destrosa e sinistrosa

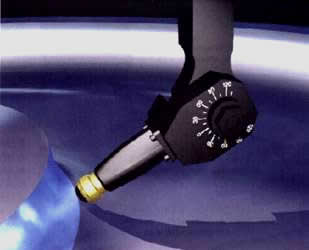

HG 13-9E 270°-SL

Il tipo HG 13 - 9 E-270 SL consente la preregolazionedi tutta la testina di rullatura              su un arco di 270°.

HG 6.1

La sfera si trova all'estremità di una leva, che viene azionata attraverso il

sistema di guida nel corpo dell'utensile. Gli utensili vengono impiegati su tornitrici, alesatrici e centri di lavoro per fori ≥ Ø 19 mm.

Per l'impiego rotante l'utensile è disponibile con distributore rotante DD. La regolazione diametro avviene attraverso avanzamento radiale quale posizionamento grossolano.La regolazione di precisione viene effettuata automaticamente attraverso il sistema di guida.

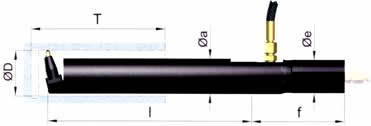

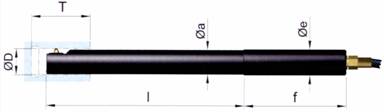

HG 6-2P

Un utensile HG viene montato in un bareno speciale con canale interno per l'alimentazione della pressione. L'utensile viene bloccato in portabareni di tornitrici convenzionali o CNC. La lunghezza di rullatura è limitata a 300 mm

max. e la gamma diametri parte da 40 mm

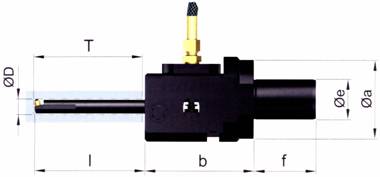

HG 6-2 / HG 13-2

Questi utensili sono simili al precedente. Con un codolo cilindrico Ø 50 mm

sono molto rigidi e consentono lunghezze di rullatura fino a 800 mm.

Su tale codolo si montano le testine standard HG6 (per rullare da Ø 70mm )

o HG 13 (rullature da Ø 125 mm)

HG 6-3 / HG 13-3

Questi utensili sono utilizzabili per Ø ≥ 150 mm.Ogni utensile ha una gamma

di lavoro di 25 mm ed è disponibile in 9 grandezze. Ognuno è attrezzato con 3

elementi di rullatura e 3 pattini di guida. L'adattamento al diametro reale e la

compensazione di errori di forma vengono effettuati dai sistemi di guida degli

elementi di rullatura. I pattini di guida sono regolabili con continuità.

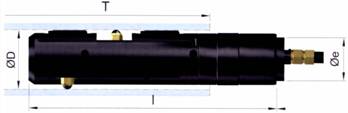

HG 6-4 / HG 13-4

Questi utensili sono utilizzabili per la gamma diametri 60¸150 mm con lunghezza

rullabile illimitata. Essi sono dotati di 2 elementi di rullatura. Pattini guida sul

corpobase permetteno la centratura grossolana nel foro. La tolleranza di

diametro ammessa è di 2 mm. L'attacco su foratrici per fori profondi avviene mediante raccordo BTA.
