Rullatori per interni, tipo EG 5

per superfici cilindriche e coniche, sfacciature e fori

Costruzione:

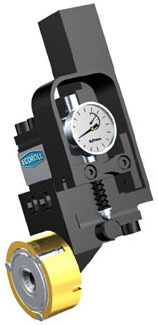

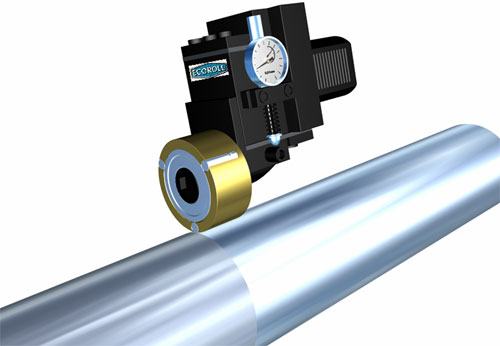

Gli utensili a un rullo EG 5 sono costituiti da un corpo utensile con codolo di attacco a listello o VDI e un doppio pacco molle a lamina a cui è collegata la testina di lavoro. La gabbia porta tre rulli a 120° fra loro - uno è quello di lavoro a due sono di scorta - ruotando la gabbia è possibile l'immediata sostituzione del rullo usurato. Premendo il rullo contro la parte del pezzo da rullare si caricano le molle, la cui deflessione viene letta da un comparatore e permette la determinazione della forza di rullatura. Esistono tre tipi di testine e quattro esecuzioni dell'utensile EG 5, in più si può montare una testina EGI per la rullatura di fori a partire dal Ø di 32 mm .

Vantaggi:

• lavorazione ad alta velocità, breve tempo ciclo
• eliminazione dei tempi di allestimento e tempi morti
• impiego su tornitrici CNC e convenzionali
• assenza di polveri e fanghi
• E' necessaria una minima lubrificazione (olio o emulsione)
• Risultato di lavoro costante e controllato, mediante misurazione della forza di rullatura
• Parte frontale del rullo libera, quindi la rullatura può essere effettuata vicino agli spallamenti e altri spigoli
• Semplice sostituzione dei pezzi logorati
• Angolo di spoglia preregolato

Dati tecnici:

• Velocità periferica max. 100 m/min.
• Forza di rullatura max. 3000 N
• Avanzamento max. 1 mm/giro

Gli utensile EG 5 sono disponibili in varie esecuzioni :

Esecuzione 1 : superfici cilindriche

Esecuzione 2 : superfici piane (sfacciature)

Esecuzione 3 : superfici cilindriche direzione contropunta

Esecuzione 4 : superfici piane (sfacciature), lato contropunta

Tabella
