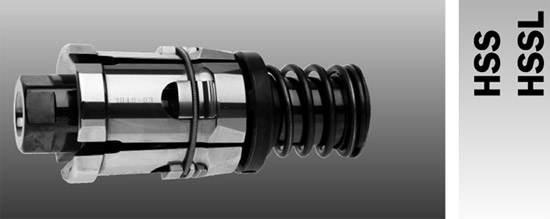

PINZE ALTA VELOCITA' PER CAMBIO UTENSILI

HSS-HSSL

Campo d'applicazione

Le pinze HSS sono destinate al bloccaggio di utensili a gambo cavo, in accordo alla DIN 69893, con adduzione centrale del liquido di refrigerazione, su mandrini o portautensili stazionari.

La versione HSSL è utilizzata su macchine di lavorazione a secco.

Caratteristiche di progettazione
Le pinze HSS e HSSL consistono essenzialmente di 4 robusti segmenti di bloccaggio con guide a cuneo, un tirante centrale ed una bussola scorrevole, azionata da una molla di generose dimensioni.

Prima della formazione della forza di bloccaggio, il tirante porta i segmenti di bloccaggio in tensione, cosi gli stessi possono muoversi solo in direzione assiale e non radialmente.

Pertanto i segmenti di bloccaggio, gli utensili ed il contorno interno del mandrino, non sono soggetti all’usura da attrito, che invece si crea in altre progettazioni e che ha effetto negativo sia per la durata del mandrino che dell’utensile.

Non appena l’apertura tra utensile e mandrino è stata chiusa, si forma la forza di bloccaggio Fs, che è maggiore della forza di azionamento Fb (grazie al fattore di moltiplicazione “ i ” )

Il flusso di forza principale tra il mandrino e l’utensile, si trasmette tramite le superfici a cuneo, fino ai segmenti di bloccaggio i quali non hanno una superfice inclinata, ma ortogonale all’asse di trazione del mandrino.

Il gioco assiale definito tra l’utensile ed i segmenti di bloccaggio compensa le tolleranze di lunghezza dell’utensile e del mandrino, evitando la riduzione delle superfici necessarie alla formazione della forza.

Nella direzione di rilascio, il cuneo della molla caricata della bussola scorrevole, comprime i segmenti di bloccaggio per l’espulsione dell’utensile.

Il generoso dimensionamento del tirante è stato previsto per l’espulsione dell’utensile.

La pinza HSS ha una filettatura interna per montare una valvola di controllo.

Esempio di ordinazione

HSS 75

Entità di fornitura

Gruppo pinza con caratteristiche come da corrispondente tabella tecnica

Utensile di assemblaggio

Note
Le parti da connettere devono essere progettate in maniera che in posizione di sbloccaggio la parte posteriore possa essere azionata o dal cilindro idraulico oppure dal pacco molle (battuta). In condizioni di bloccaggio senza utensile la pinza si arresta in battuta nel mandrino “g”

Abbreviazioni FB kN Forza di azionamento FS kN Forza di bloccaggio i   Fattore di moltiplicazione forza hT mm Corsa totale hL mm Corsa di bloccaggio hA mm Corsa di espulsione SS   Posizione di bloccaggio LS   Posizione di sbloccaggio SW mm Attacco chiave MA Nm Coppia di trazione MW   Attrezzo di montaggio

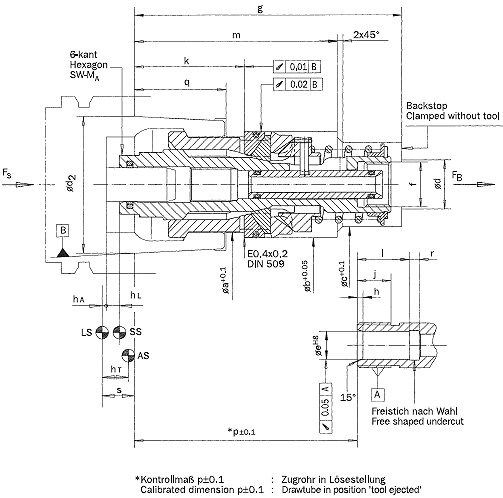

Data Tecnici

^ TOP

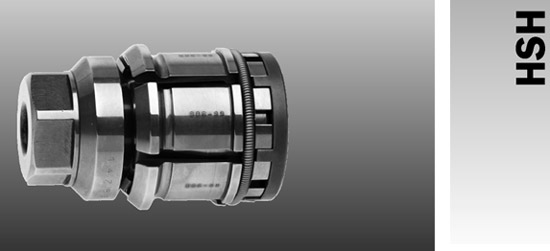

TYPE HSH

Campo d'applicazione

La HSH è una pinza estremamente economica, di semplice costruzione e corsa corta.

Non è dotata della molla supplementare come la HSH e non ha il moltiplicatore di forza come la HKR, ma funziona come giunto di trasmissione della forza di azionamento.

Le pinze HSH è utilizzabile sia con macchine che lavorano a secco che con refrigerante

Caratteristiche di progettazione
La pinza HSH consistono essenzialmente di 4 robusti segmenti di bloccaggio con guide a cuneo, un tirante centrale ed una bussola scorrevole, azionata da una molla di generose dimensioni.

Prima della formazione della forza di bloccaggio, il tirante porta i segmenti di bloccaggio in tensione, cosi gli stessi possono muoversi solo in direzione assiale e non radialmente.Pertanto i segmenti di bloccaggio, gli utensili ed il contorno interno del mandrino, non sono soggetti all’usura da attrito, che invece si crea in altre progettazioni e che ha effetto negativo sia per la durata del mandrino che dell’utensile.

Il flusso di forza principale tra il mandrino e l’utensile, si trasmette tramite le superfici a cuneo, fino ai segmenti di bloccaggio i quali non hanno una superfice inclinata, ma ortogonale all’asse di trazione del mandrino.

Il gioco assiale definito tra l’utensile ed i segmenti di bloccaggio compensa le tolleranze di lunghezza dell’utensile e del mandrino, evitando la riduzione delle superfici necessarie alla formazione della forza.

Nella direzione di rilascio, il cuneo della molla caricata della bussola scorrevole, comprime i segmenti di bloccaggio per l’espulsione dell’utensile.

Il generoso dimensionamento del tirante è stato previsto per l’espulsione dell’utensile.

Esempio di ordinazione
HSH 48

Entità di fornitura
Gruppo pinza con caratteristiche come da corrispondente tabella tecnica

Note
Le parti da connettere devono essere progettate in maniera che in posizione di sbloccaggio la parte posteriore possa essere azionata o dal cilindro idraulico oppure dal pacco molle (battuta). In condizioni di bloccaggio senza utensile la pinza si arresta in battuta nel madrino posizione “m”

Abbreviazioni FB kN Forza di azionamento FS kN Forza di bloccaggio ha mm Corsa di espulsione hT mm Corsa totale hS mm Corsa di bloccaggio SS   Posizione di bloccaggio LS   Posizione di sbloccaggio SW mm Attacco chiave esagonale MA Nm Coppia di trazione

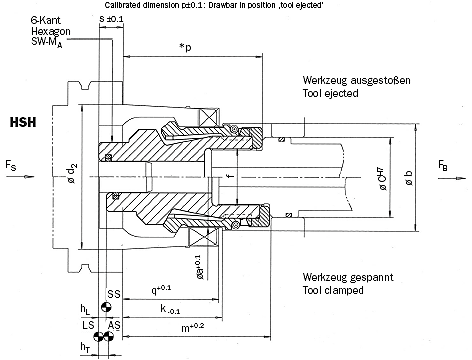

Technical Data

^ TOP

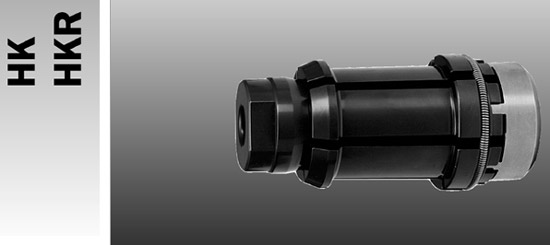

HK - HKR

Campo d'applicazione
Le pinze HKR sono destinate al bloccaggio di utensili a gambo cavo, in accordo alla DIN 69893

Caratteristiche di progettazione

HKR

La HKR è la pinza leader del mercato, grazie al brevetto Berg di trattenuta dell’utensile anche con pinza sbloccata, che consente grandi vantaggi nella velocità di cambio utensile e semplicità di “part program”.

La HKR è dotata di una molla in testa per eliminare i giochi tra pinza ed utensile; un’altra molla circolare consente di mantenere in posizione i segmenti di bloccaggio.

La semplicità di montaggio è data dall’unica battuta a 90° da realizzare sul profilo mandrino e dalla bussola filettata interna, con chiave esagonale che fa da battuta per il tirante del mandrino

La potenza di bloccaggio è garantita dal particolare angolo di accoppiamento che consente una moltiplicazione della forza di azionamento di 4-5 volte, inoltre utilizzando una corsa corta, necessitano di forze di azionamento inferiori ad altri sistemi analoghi.

Il particolare rivestimento con cui vengono trattate, consente un funzionamento esente da grassi o altri lubrificanti.

HK

La pinza HK è simile alla HKR, ma non ha la tenuta dell’utensile quando è aperta e pertanto l’utensile deve raggiungere il sistema di cambio prima che la pinza si possa aprire.

Sono l’ideale per il cambio utensile in verticale (pick-up) dove l’utensile viene rilasciato (es. macchine per il legno)

Esempio di ordinazione
HKR 38

Entità di fornitura
Gruppo pinza con caratteristiche come da corrispondente tabella tecnica

Note

In caso di bloccaggio senza utensile il tirante posiziona la pinza a fondo corsa “hT” e quindi necessita di una battuta di arresto da prevedere in corrispondenza oppure in altra posizione poiché la stessa è indispensabile

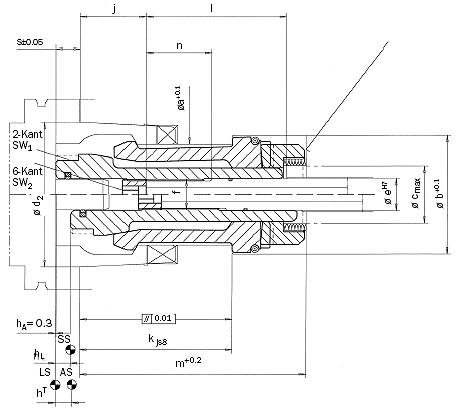

HKR -disegno

Abbreviazioni FB kN Forza di azionamento FS kN Forza di bloccaggio FH kN Fattore massima hT mm Corsa totale hS mm Corsa di bloccaggio SS   Posizione di bloccaggio LS   Posizione di sbloccaggio SW1 mm Attacco chiave (esagonale) SW2 mm Attacco chiave (esagonale) MA Nm Coppia di trazione

Dati Tecnici

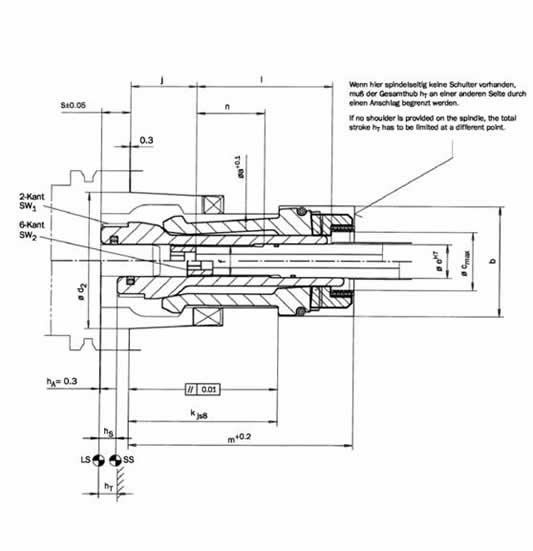

HK-Disegno tecnico

Data Tecnici

Typ Type	d 2	a	b	c	e	f	j	k	l	m	n	s	h T	h S	F Bmax kN	F Smax kN	SW 1	SW 2	M A SW 2
HK 24	24	17	21,0	11	7,5	M 7 x 1	22,0	30	21,0	49	13,5	8,3	7,0	5,0	1,2	6	12	3	8
HK 30	30	21	25,5	14	9	M 8 x 1	24,0	44	38,0	70	22,5	8,3	8,5	5,0	1,7	7	13	4	10
HK 38	38	26	31,0	16	11	M 10 x 1	30,0	45	35,0	74	21,0	10,3	9,0	5,5	3,2	15	17	5	15
HK 48	48	34	39,8	23	13	M 12 x 1	29,0	52	44,5	82	25,0	10,3	10,0	6,4	4,7	22	24	6	30
HK 60	60	42	49,3	26	15	M 14 x 1,5	29,0	65	59,0	98	29,5	12,8	11,0	7,4	6,6	35	30	6	40
HK 75	75	53	62,4	30	17	M 16 x 1,5	34,5	80	74,0	119	34,5	12,8	12,2	8,0	11,0	52	36	8	50

^ TOP

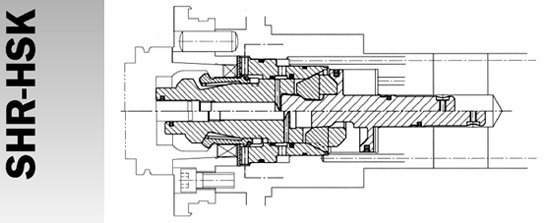

SHR- HSK (PINZE IRREVERSIBILI PER CAMBIO UTENSILI)

Applicazioni

Il sistema irreversibile per utensili HSK sviluppato da Berg è utilizzato in abbinamento con le pinze HSH…..

In questa soluzione il cuneo guida è rigidamente connesso alla pinza, tramite il tirante

La pinza di bloccaggio può essere azionata da sistema idraulico o meccanico.

L’assoluta irreversibilità del sistema garantisce un’alta e globale rigidità con l’interfaccia e la massima affidabilità di bloccaggio. Il comando idraulico diretto, in particolare, permette una installazione particolarmente compatta con basse pressioni di esercizio per il sistema di chiusura e bloccaggio completo.

Caratteristiche di progettazione

Un cilindro a doppio effetto, agisce direttamente sul cono di bloccaggio il quale ha una inclinazione molto bassa. Durante il bloccaggio questo cono preme gli elementi di pressione restanti su di se, nel

similare foro conico d’alloggiamento; questo dispone i particolari conici in direzione assiale.

L’angolo del cono e le proprietà della superficie sono disegnate per garantire l’assoluta affidabilità dell’irreversibilità.

In aggiunta all’attuatore idraulico, il sistema può essere guidato a secco per mezzo della connessione diretta ad un tirante draw/push.

Dati Tecnici

^ TOP

M - HSK (MISURATORE DI FORZA DI BLOCCAGGIO)

Applicazione

Il sistema di misura delle forze di bloccaggio Berg per utensili HSK montati è progettato per misurare la forza di bloccaggio quando il mandrino è fermo.

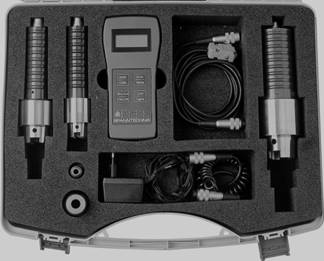

Il sistema di misura è composto da un pratico e robusto display

inserito in un calcolatore portatile e da un equipaggiamento di

misura necessario alle varie taglie.

I dati misurati possono essere trasferiti a qualunque WIN 9x/NT PC

a mezzo interfaccia seriale standard e rappresentati in y/t.

Il sistema di misura include una pratica valigetta per sistemare il calcolatore, l’equipaggiamento di misura, il caricatore ed il cavo di connessione

Si forniscono adattatori a richiesta per i vari tipi di presa utensili.
