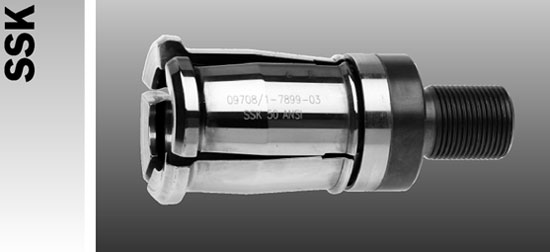

PINZE ISO PER CAMBIO UTENSILI
SSK
 CAMPO D'APPLICAZIONE
Le pinze SSK sono progettate per l'impiego con il sistema di cambio automatico degli utensili nelle versioni internazionali standardizzate secondo le norme DIN, ANSI,MAS, JIS e ISO
Le pinze SSK sono inoltre utilizzabili per il supporto di sistemi di bloccaggio pezzi oppure di pallets su:
- Centri di lavoro
- Fresatrici
- Foratrici
- Rettificatrici
- Macchine speciali
- Sistemi di montaggio e manipolazione di pezzi
La Berg fornisce inoltre pinze in esecuzione speciale-disegno con relativi sistemi di presa
Gli azionamenti possono essere di tipo meccanico, idraulico, elettromeccanico oppure pneumatico
FSmax |
kN |
Forza di bloccaggio |
hL |
mm |
Forza di sbloccaggio |
hA |
mm |
Forza di espulsione |
SW |
mm |
Attacco chiave (esagonale) |
MA |
Nm |
Coppia di trazione |
SS |
|
Posizione di bloccaggio |
LS |
|
Posizione corsa |
Esempio di ordinazione
SSK 40 DIN
Entità di fornitura
Gruppo pinza con caratteristiche come da corrispondente tabella tecnica
Nota
Assicurarsi che il montaggio dei singoli componenti avvenga in modo da garantire la battuta nella posizione di sbloccaggio Ls rispetto al dispositivo di azionamento.
La corsa di espulsione hA va prevista in 0,5 mm. Il profilo interno del mandrino A-D e F permettono una corsa di espulsione di max. 2 mm, mentre per l'esecuzione delle pinze tipo SSK.JBS (profilo mandrino interno E) la corsa di espulsione max hmax corrisponde a 1,5 mm

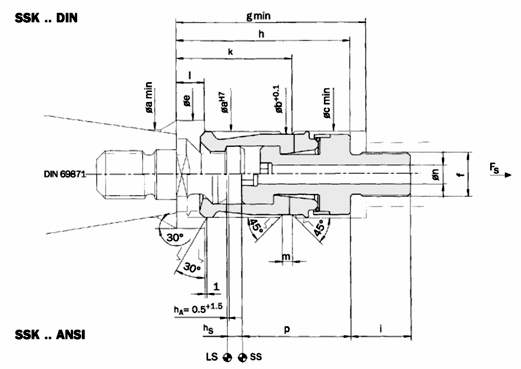

Dimensioni e Dati tecnici
Tipo
Type |
a |
b |
c |
e |
f |
g |
h |
i |
k |
l |
m |
n |
p |
hS |
FSmax
kN |
SW
mm |
MA
Nm |
SSK 30/1DIN* |
19 |
17,8 |
20,2 |
24 |
M 10 |
50 |
47 |
20 |
37,0 |
7,5 |
3,5 |
3,0 |
19,5 |
4,0 |
10 |
6 |
30 |
SSK 30/1ANSI* |
19 |
17,8 |
20,2 |
24 |
M 10 |
50 |
47 |
20 |
37,0 |
7,5 |
3,5 |
3,0 |
33 |
3,0 |
10 |
6 |
30 |
SSK 40 DIN |
28 |
26,4 |
28,5 |
35 |
M 16 x 1,5 |
76 |
65 |
22 |
43,5 |
9,0 |
4,5 |
7,0 |
34 |
5,5 |
18 |
8 |
65 |
SSK 40 ANSI |
28 |
26,4 |
28,5 |
35 |
M 16 x 1,5 |
76 |
65 |
22 |
43,5 |
9,0 |
4,5 |
7,0 |
44,4 |
4,7 |
18 |
8 |
65 |
SSK 45 DIN |
36 |
33,7 |
36,5 |
45 |
M 18 x 1,5 |
84 |
75 |
30 |
50,0 |
12,0 |
4,5 |
8,0 |
37 |
7,5 |
25 |
8 |
110 |
SSK 45 ANSI |
36 |
33,7 |
36,5 |
45 |
M 18 x 1,5 |
84 |
75 |
30 |
50,0 |
12,0 |
4,5 |
8,0 |
48 |
6,5 |
25 |
8 |
110 |
SSK 50 DIN |
43 |
40,4 |
43,5 |
54 |
M 22 x 1,5 |
95 |
87 |
30 |
58,0 |
14,0 |
5,0 |
9,5 |
45 |
8,5 |
35 |
10 |
160 |
SSK 50 ANSI |
43 |
40,4 |
43,5 |
54 |
M 22 x 1,5 |
95 |
87 |
30 |
58,0 |
14,0 |
5,0 |
9,5 |
54,5 |
7,5 |
35 |
10 |
160 |
SSK 60/1DIN |
62 |
58,6 |
62,5 |
74 |
M 30 x 1,5 |
115 |
110 |
35 |
72,5 |
18,0 |
6,5 |
16,0 |
59,5 |
11,0 |
70 |
17 |
450 |
SSK 60/1ANSI |
62 |
58,6 |
62,5 |
74 |
M 30 x 1,5 |
115 |
110 |
35 |
72,5 |
18,0 |
6,5 |
16,0 |
62 |
10,5 |
70 |
17 |
450 |

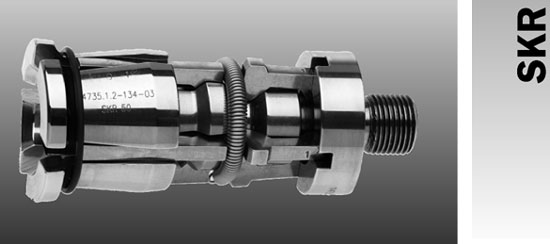

SKR - Pinze a Ritenzione Applicazione
 Le pinze SKR sono impiegate principalmente nei dispositivi a cambio rapido dei magazzini utensili con codoli secondo le normative internazionali DIN,ANSI,MAS e ISO
Le pinze SKR sono costruite con un sistema di agganciamento che permette di sostenere l'utensile e trasportarlo con sicurezza in posizione di bloccaggio, con notevole riduzione dei tempi di cambio-utensili.
L'azionamento può essere meccanico, idraulico, elettromeccanico oppure pneumatico.
Caratteristiche costruttive
Le pinze SKR sono costituite da 4 segmenti di bloccaggio integrati da 4 ganci a scatto connessi al codolo centrale in modo da garantirne un facile montaggio. Essi trasmettono la forza di bloccaggio dal tirante del mandrino al codolo dell’utensile.
La forza di ritenzione dell’utensile è trasmessa dai 4 ganci a scatto azionati dalla molla inserita nel gruppo-pinza.
E’ possibile realizzare il bloccaggio con utensili di differente normalizzazione a parità di grandezza di mandrino utilizzando pinze del tipo corrispondente in profili di mandrini normalizzati. Sono indispensabili i seguenti dati :
FS kN Forza di bloccaggio
hT mm Corsa totale
hS mm Corsa di bloccaggio
SS Posizione di bloccaggio
LS Posizione di sbloccaggio
P bar pressione bloccaggio/sbloccaggio
Esempio di ordinazione
SKR 40 DIN
Entità di fornitura
Gruppo pinza come da tabelle tecniche
Nota
In caso di bloccaggio -senza utensile- il codolo della pinza si arresta all'interno del mandrino a fondo corsa " hT " contro la battuta prevista allo scopo

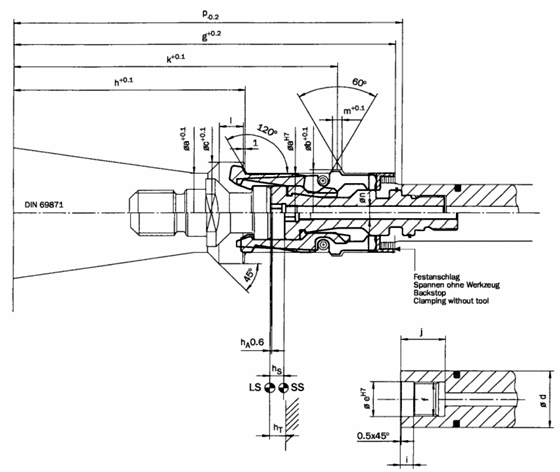

Dimensioni & Dati tecnici
Tipo
Type |
a |
b |
c |
d |
e |
f |
g |
h |
i |
j |
k |
l |
m |
n |
p |
h T |
h S |
F Smax
kN |
SW
mm |
MA
Nm |
SKR 40DIN |
28 |
31 |
35 |
22 |
14,0 |
M 14 x 1,5 |
139 |
84,50 |
6 |
23,0 |
117,0 |
11,0 |
3 |
6 |
140,7 |
6,0 |
5 |
12 |
6 |
20 |
SKR 50DIN |
42 |
46 |
54 |
30 |
18,5 |
M 18 x 1,5 |
200 |
121,75 |
7 |
23,5 |
169,5 |
12,5 |
5 |
7 |
203,5 |
8,2 |
7 |
20 |
8 |
30 |

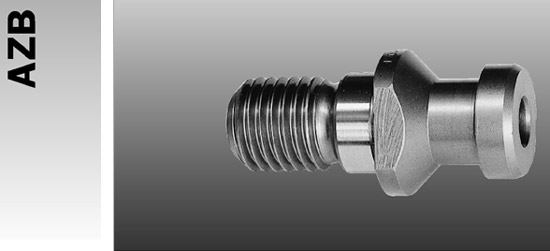

AZB
Applicazione
 I codoli vengono avvitati agli attacchi conici dei portautensili conici e inoltre si utilizzano per il fissaggio di pezzi e bloccaggio pallets in abbinamento con le corrispondenti pinze SSK.
Caratteristiche costruttive
I codoli AZB corrispondono nelle loro dimensioni, qualità superficiali, valori di durezza e di resistenza ai valori stabiliti dalle normative DIN, ANSI, ISO, MAS e JIS.
FS kN Forza di bloccaggio
Esempio di ordinazione
AZB 40 DIN
Entità di fornitura
Codoli con caratteristiche come da corrispondente tabella tecnica
Note
Esecuzioni speciali disponibi a richiesta

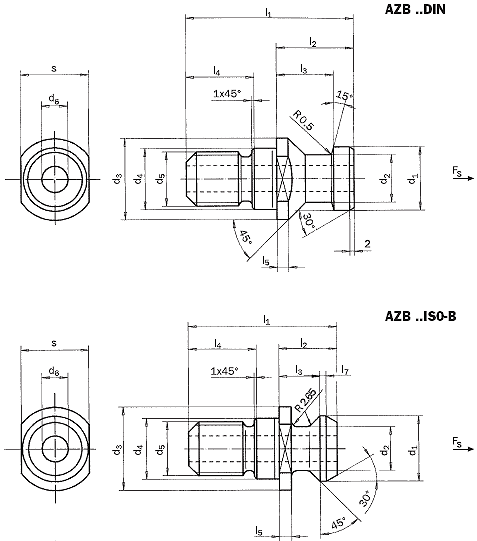

Dimensioni/Dati Tecnici
Tipo
Type |
d 1
- 0,1 |
d 2
- 0,1 |
d 3
- 0,2 |
d 4
g6 |
d 5 |
d 6
+ 0,1 |
l 1 |
l 2
± 0,1 |
l 3
± 0,1 |
l 4 |
l 5 |
S
- 0,1 |
FSmax
kN |
AZB 30/1 DIN |
13 |
9 |
17 |
13 |
M 12 |
- |
44 |
24 |
19 |
15 |
4 |
14 |
10 |
AZB 40 DIN |
19 |
14 |
23 |
17 |
M 16 |
7,0 |
54 |
26 |
20 |
21 |
4 |
19 |
18 |
AZB 45 DIN |
23 |
17 |
30 |
21 |
M 20 |
9,5 |
65 |
30 |
23 |
27 |
5 |
24 |
25 |
AZB 50 DIN |
28 |
21 |
36 |
25 |
M 24 |
11,5 |
74 |
34 |
25 |
30 |
5 |
30 |
35 |
AZB 60/1 DIN |
40 |
30 |
52 |
32 |
M 30 |
14,0 |
90 |
40 |
30 |
37 |
6 |
46 |
70 |
Dimensioni/Dati Tecnici
Tipo
Type |
d 1
0
- 0,3
|
d 2
0
- 0,3
|
d 3 |
d 4
h6 |
d 5 |
d 6 |
l 1 |
l 2
0
- 0,3
|
l 3
0
- 0,3
|
l 4 |
l 5
0
- 0,5
|
l 7
0
- 0,5
|
S |
FSmax
kN |
AZB 30 ISO-B |
13,35 |
9,3 |
17 - 0,5 |
13 |
M 12 |
4,00 |
34,0 |
11,80 |
8,15 |
17,20 |
2,75 |
1,25 |
14 - 0,27 |
10 |
AZB 40 ISO-B |
18,95 |
12,95 |
22,5- 1 |
17 |
M 16 |
7,35 |
44,5 |
16,40 |
11,15 |
21,10 |
3,25 |
1,75 |
18 - 0,33 |
18 |
AZB 45 ISO-B |
24,05 |
16,30 |
30,0- 1 |
21 |
M 20 |
9,25 |
56,0 |
20,95 |
14,85 |
27,05 |
4,25 |
2,25 |
24 - 0,39 |
25 |
AZB 50 ISO-B |
29,10 |
19,60 |
37,0- 1 |
25 |
M 24 |
11,55 |
65,5 |
25,55 |
17,95 |
29,95 |
5,25 |
2,75 |
30 - 0,65 |
35 |
AZB 60/1 ISO-B |
37,25 |
24,95 |
50,0- 2 |
32 |
M 30 |
14,00 |
88,0 |
38,15 |
27,65 |
37,00 |
7,75 |
3,75 |
36 - 0,75 |
70 |

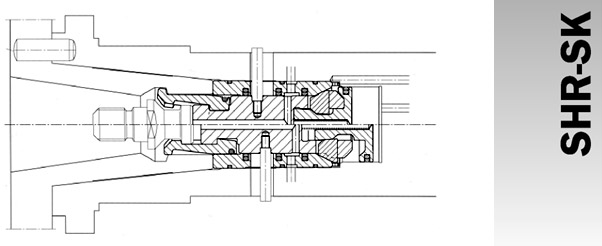

SHR-SK PINZE IRREVERSIBILI PER CAMBIO UTENSILI
Tipo
Type |
Forza di bloccaggio
Clamping force |
Forza di espulsione
Ejection force |
Corsa di bloccaggio
Clamping stroke |
Pressione
Pressure |
SHR-SSKF40 |
18 kN |
12 kN |
3,7 mm |
100 bar |
SHR-SSKF50 |
35 kN |
14 kN |
6,0 mm |
100 bar |
SHR-SSKF60 |
65 kN |
29 kN |
7,0 mm |
100 bar |
APPLICAZIONI
Il sistema irreversibile per utensili SK sviluppato da Berg è utilizzato in abbinamento con le pinze SSK…..
In questa soluzione il cuneo guida è rigidamente connesso alla pinza, tramite il tirante
La pinza di bloccaggio può essere azionata da sistema idraulico o meccanico.
L’assoluta irreversibilità del sistema garantisce un’alta e globale rigidità con l’interfaccia e la massima affidabilità di bloccaggio. Il comando idraulico diretto, in particolare, permette una installazione particolarmente compatta con basse pressioni di esercizio per il sistema di chiusura e bloccaggio completo.
CARATTERISTICHE DI PROGETTAZIONE
Un cilindro a doppio effetto, agisce direttamente sul cono di bloccaggio il quale ha una inclinazione molto bassa. Durante il bloccaggio questo cono preme gli elementi di pressione restanti su di se, nel
similare foro conico d’alloggiamento; questo dispone i particolari conici in direzione assiale.
L’angolo del cono e le proprietà della superficie sono disegnate per garantire l’assoluta affidabilità dell’irreversibilità.
In aggiunta all’attuatore idraulico, il sistema può essere guidato a secco per mezzo della connessione diretta ad un tirante draw/push.

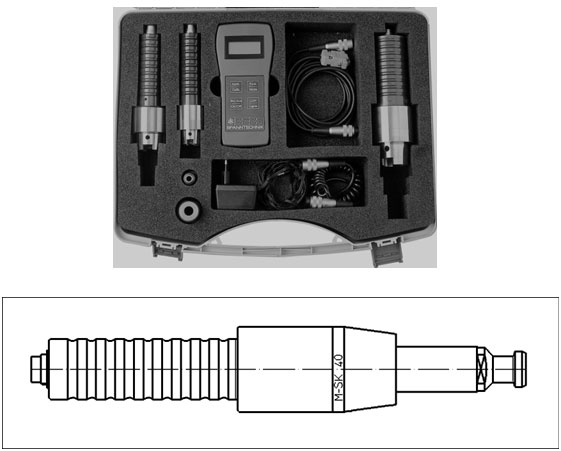

M-SK e M-Capto
Dispositivo di misurazione forze di bloccaggio
I dispositivi di misurazione M-SK sono adatti alla misurazione della forza di bloccaggio per attacchi conici secondo DIN 6987 /1, ISO 7388/1.
Lo strumento indicatore si può impiegare in abbinamento ad ogni tipo di adattatore a seconda dei vari sistemi di attacco utensili. E’ richiesto semplicemente l’impiego dei corrispondenti tiranti secondo le norme (DIN, ANSI, JIS, MAS) che saranno avvitati ai singoli adattatori
Per esecuzioni speciali diverse da DIN 6987 /1 e da ISO 7388 /1 dovranno essere utilizzati i corrispondenti codoli adattatori.
Tipo strumento |
Carico massimo |
M-SK 10 |
6 kN |
M-SK 15 |
6 kN |
M-SK 20 |
8 kN |
M-SK 25 |
12 kN |
M-SK 30 |
18 kN |
M-SK 40 |
24 kN |
M-SK 45 |
38 kN |
M-SK 50 |
70 kN |
M-SK 60 |
100 kN |

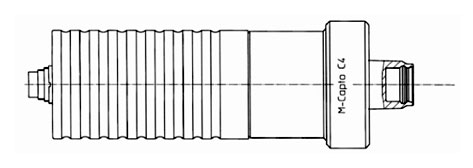

Dispositivo di misurazione forze di bloccaggio M-Capto
I dispotivi di misurazione M-Capto sono previsti per la misurazione delle forze di bloccaggio con attacchi utensili Coromant Capto TM . Lo strumento di misura può essere utilizzato liberamente con qualsiasi tipo di adattatore.
Tipo strumento |
Carico massimo |
M-Capto C4 |
33 kN |
M-Capto C5 |
43 kN |
M-Capto C6 |
55 kN |
M-Capto C8 |
75 kN |
|
